首先，我们来了解一下真值表，真值表顾名思义就是表示真和假的一个表格，在二进制中1就是真，0就是假。而电路中1就是有电，0就是没电

大家懂了吗？

接下来上逻辑门

首先是运算放大器X二极管

这货有什么用呢？大家都知道MC的红石信号的有效传输范围为15格，就是15格以外就没电了

那肿么办呢？就可以用到这个神奇的东西，它在MC里面叫做中续器，有着二极管的功能。

当A有电时B就有电

当B有电时A还是没有电

这是非门，也可以叫做反相器。其作用就是将1变成0将0变成1

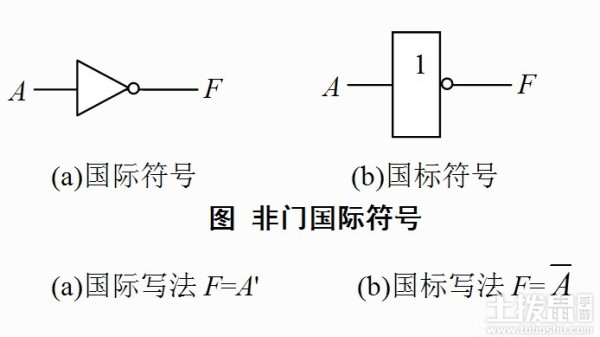

符号以及逻辑代数公式：

真值表

A......F(输出)

0......1

1......0

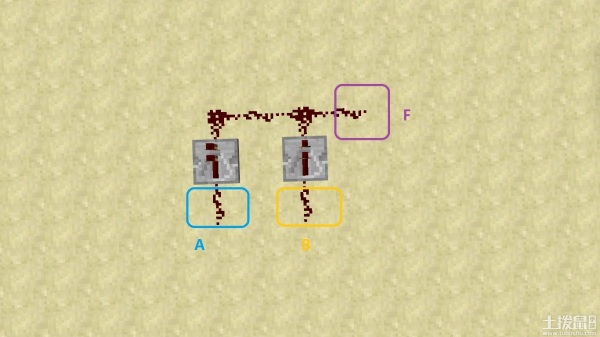

或门，作用是满足一个条件，触发整个事件

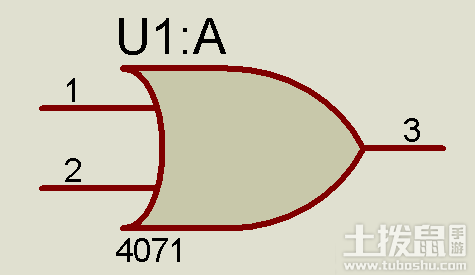

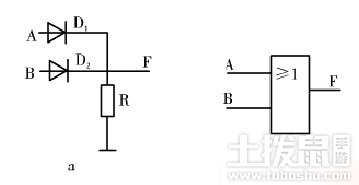

符号

逻辑代数公式：F=A+B

真值表：

A.....B.....F(输出)

0.....0.....0

1.....0.....1

0.....1.....1

1. ....1.....1

2.


与门，作用是，当条件都具备时才能触发事件

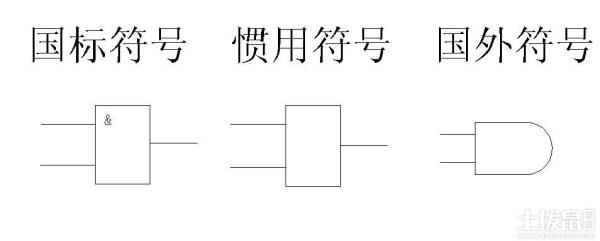

符号

逻辑代数公式：F=A·B

真值表

A.....B.....Z(输出)

0.....0.....0

1.....0.....0

0.....1.....0

1.....1.....1

异或门，含义是满足一个条件触发事件，如果所有条件都满足或都没有满足那么则不触发事件

符号

逻辑代数公式

A⊕B=A'B + AB'

真值表

A....b....Y(输出)

0....0....0

1....0....1

0....1....1

1....1....0

然后大家肯定还听说过什么与非门，异或非门等等。这些电路其实是逻辑门组合电路。就是在输出端加个非门

比如与非门

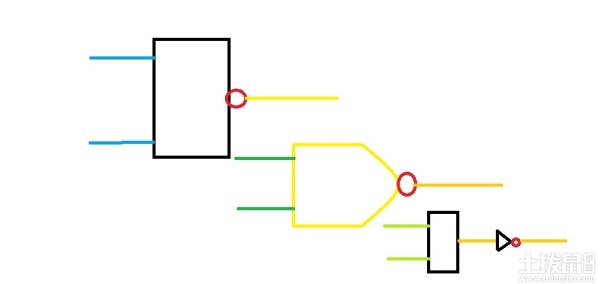

标志

逻辑代数公式

F=(A·B)'

真值表(输出和与门真值表的输出相反)

K1....K2....Y(输出)

0.....0.....1

1.....0.....1

0.....1.....1

1.....1.....0

好了接下来带大家具体的熟悉一下门电路，然后开始着手加法原理
